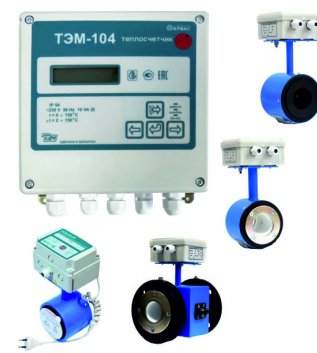

Теплосчётчик ТЭМ-104
*Модель является устаревшей. Современным преемником ТЭМ-104 является теплосчетчик ТЭМ-104М.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Функциональные возможности:
- Теплосчетчик мультисистемный, многоканальный с составным многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором;
- Подключение до 4-х расходомеров в одной теплосистеме;
- Используются первичные преобразователи расхода электромагнитного типа фланцевого и безфланцевого исполнения с диаметром условного прохода от 15 до 150 мм.
Отличительные особенности:
- Широкий динамический диапазон измерения расхода (Gmax/Gmin = 400) (по заказу 1000:1);
- Высокая точность измерений расхода теплоносителя (не более 0,9 % в диапазоне 4-100% Gmax);
- Преобразователи расхода не имеют вращающихся частей, не создают дополнительного гидравлического сопротивления и не требуют установки дополнительных фильтров;
- Возможность измерения расхода при обратном (реверсивном) движении теплоносителя;
- Возможность выбора пользователем схем теплотехнической установки по месту монтажа теплосчетчика;
- Возможность просмотра архива данных на индикаторе измерительно-вычислительного блока;
- Возможность работы в автоматизированных системах коммерческого учета;
- Длина прямолинейных участков трубопровода 3 Ду до и 1 Ду после датчика расхода (ППР).
Вывод информации:
- на двухстрочный индикатор;
- по интерфейсам M-Bus, RS-232C, RS-485.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Количество каналов измерения:
- расхода - температуры - давления |
до 4 (в зависимости от исполнения)
до 6 (в зависимости от исполнения) до 4 (в зависимости от исполнения) |
| Диаметр условного прохода, DN, мм | 15,25,32,40,50,80,100,150 |
| Диапазон измерения объемного расхода, м³/ч | от 0,01575 до 600 |
| Динамический диапазон измерения расхода | 1:400 (по заказу 1:1000) |
| Диапазон измерения температуры, °С | от 0 до 150 |
| Диапазон измерения разности температур, °С | от 2 до 150 |
| Диапазон измерения давления, Мпа | от 0 до 2,5 |
| Класс точности по СТБ EN 1434 | 1 или 2 точности |
| Длина линии связи
Датчик расхода с частотно-импульсным выходом - ИВБ Индукционный датчик расхода - ИВБ ТСП - ИВБ |
до 500 м.;
до 100 м.; до 300 м., четырехпроводная |
| Интерфейсы для снятия и передачи данных | RS-232C, RS-485 |
| Глубина архива
Часовой Суточный Месячный |
1536 (64 суток);
384 (12 месяцев); 120 (10 лет). |
| Степень защиты | IP54 |
| Напряжение / питание | от 187 до 253 В |
| Мощность | Потребляемая мощность ИВБ не более 8 Вт. Суммарная потребляемая мощность (ИВБ и ИП) не более 30 Вт |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | не менее 10 |
| Гарантийный срок эксплуатации, лет | 4 |
| Межповерочный интервал, года | 4 |
| Масса ИВБ, кг | не более 2 |
| Габаритные размеры ИВБ, мм | 182х205х95 |
Документация
ТЭМ-104 ПС Паспорт теплосчетчика ТЭМ-104.
picture_as_pdf
Версия от 21.08.2017
ТЭМ-104 РЭ Руководство по эксплуатации теплосчетчика ТЭМ-104.
picture_as_pdf
Версия от 27.02.2020
ТЭМ-104 ТС Типовые схемы включения теплосчетчиков ТЭМ-104.
picture_as_pdf
Версия от 02.04.2014
ТЭМ-104 ПО Описание прокола обмена ТЭМ-104.
picture_as_pdf
Версия от 29.10.2018
ТЭМ-104-1 ПО Описание прокола обмена ТЭМ-104-1.
picture_as_pdf
Версия от 19.03.2018
ТЭМ-104 ИМ Инструкция по монтажу теплосчетчиков ТЭМ-104.
picture_as_pdf
Версия от 10.04.2023
Программное обеспечение
Программа Stat10X_comm предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-104М, ТЭМ-104, ТЭМ-106 и ТЭМ-116 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Коммерческая (платная) версия, отличается от бесплатной (Stat10x free) версии расширенной функциональностью:
- база абонентов;
- встроенный терминал для связи по модему;
- индикатор уровня сигнала для GSM модемов;
- поиск приборов по сетевым адресам (IP адрес в локальной сети);
- считывание данных из приборов по сетевым адресам (IP адрес в локальной сети);
- автоматический поиск и настройка ТЭМ-порт (адаптер COM-порт - Ethernet).
Stat10X_comm позволяет создавать базу абонентов с возможностью указания для каждого абонента адреса, телефона и других параметров. При нажатии кнопки Выбрать настройки программы (сетевой адрес прибора, номер и скорость последовательного порта, телефон и др.) устанавливаются в соответствии с настройками выбранного абонента.
Stat10X_comm позволяет осуществлять наладку связи по модему при помощи встроенного терминала:
Stat10x_comm позволяет осуществлять измерение уровня сигнала для GSM модемов:
Stat10x_comm позволяет осуществлять автоматический поиск и считывание данных из приборов по IP адресам в сети Ethernet:
Stat10x Free (скачать) file_download
Stat10x_comm(скачать) file_download
Программа Stat10Xfree предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-104, ТЭМ-116 и ТЭМ-106 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Бесплатная версия, отличается от коммерческой (платной - Stat10X_comm) версии ограниченной функциональностью.
Для квартирного использования мы предлагаем теплосчетчик ТЭМ-104-КУ.
