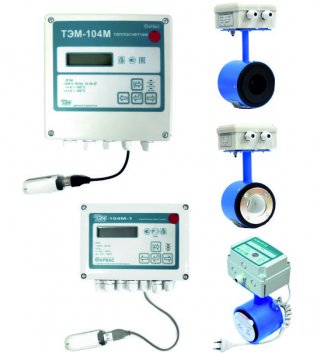

Теплосчётчик ТЭМ-104M
Теплосчетчик группового учета нового поколения ТЭМ-104М с бесплатной системой онлайн-диспетчеризации. Дополнительные каналы для управления насосами, снятие архива на обычную USB-флэшку и гарантия – 4 года.
Теплосчетчик ТЭМ-104М класса точности 1 по СТБ EN 1434 соответствует требованиям СТБ ISO 4064 и может использоваться для коммерческого учёта объёма теплоносителя.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Описание
Функциональные возможности:
- Подключение до 4-х расходомеров в одной теплосистеме;
- Раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
- Архивация всех интегральных счетчиков с нарастающим итогом;
- Упрощенная настройка;
- Обработка сигнала «реверс».
Отличительные особенности:
- Уникальное решение на рынке Республики Беларусь – прибор с готовой системой диспетчеризации;
- Просмотр данных теплосчетчика с любых мобильных устройств и ПК;
- Гарантия – 48 месяцев. Высокая надежность эксплуатации;
- Коммерческий учет не только тепла, но и воды;
- Дополнительные каналы для управления насосом по графику, по сигналам датчиков (расхода, температуры, давления), предотвращение утечки или управление сигнализацией;
- Сохранение данных на стандартный USB-flash накопитель;
- Время получения полного архива по USB разъему до 40 секунд;
- Высокая надежность эксплуатации
- Межповерочный интервал – 4 года;
- Интерфейсы RS-232 / RS-485 (ModBus), USB, Ethernet, 3G;
- Простота монтажа – настройка теплосчетчика по месту установки;
- Отсутствие дополнительного гидравлического сопротивления;
- Широкий диапазон и стабильность измерения расхода;
- Высокая точность - 1 и 2 класс;
- В теплосчетчике предусмотрено автоматическое преключение режима работы системы "Открытая"на время ремонтных работ работ в летний период (авомтическое преключение между режимами "Основной", "Лето1" и "Лето2"; только для исполнения с индукционными каналами)
- Соответствует требованиям Правил коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
- Соответствует требованиям Методики осуществления коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
- Соответствует требованиям ТКП-411-2012 «Правила учета тепловой энергии и теплоносителя» Республики Беларусь.
- Контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма).
Вывод информации:
- на двухстрочный индикатор;
- по интерфейсам RS-232C, RS-485, 3G, USB (с возможностью подключения USB-накопителя и сохранения архивов), Ethernet (опция - при наличии, автоматическое подключение к серверу infoteplo.by)
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов измерения:
- расхода - температуры - давления |
до 4 (в зависимости от исполнения)
до 6 (в зависимости от исполнения) до 4 (в зависимости от исполнения) |
Диаметр условного прохода, DN | 15, 25, 32, 40, 50, 80, 100, 150 |
Диапазон измерения объемного расхода, м³/ч | от 0,01575 до 630 |
Динамический диапазон измерения расхода | 1:400 (по заказу 1:1000) |
Диапазон измерения температуры, °С | от 0 до 150 |
Диапазон измерения разности температур, °С | от 2 до 150 |
Диапазон измерения давления, Мпа | от 0 до 1,6 (по заказу до 2,5) |
Класс точности по СТБ EN1434 | 1 или 2 точности |
Длина линии связи
Датчик расхода с частотно-импульсным выходом - ИВБ Индукционный датчик расхода - ИВБ ТСП - ИВБ |
до 500 м.;
до 100 м.; до 300 м., четырехпроводная |
Интерфейсы для снятия и передачи данных | Интерфейсы RS-232 / RS-485 (ModBus), USB, Ethernet, 3G |
Глубина архива
Часовой Суточный Месячный Событий |
1600 записей (66 суток)
800 записей (26 месяцев) 60 записей (5 лет) 1200 записей |
Степень защиты | IP54 |
Напряжение / питание | от 187 до 253 В |
Мощность | Потребляемая мощность ИВБ не более 8 ВА. Суммарная потребляемая мощность (ИВБ и ИП) не более 30 ВА |
Средняя наработка на отказ, ч | 10 000 часов |
Средний срок службы, лет | не менее 15 |
Гарантийный срок эксплуатации, лет | 4 |
Межповерочный интервал, года | 4 |
Масса ИВБ, кг | не более 2 |
Габаритные размеры ИВБ, мм | 182х180х95 |
Документация
ТЭМ-104М ПС Паспорт теплосчетчика ТЭМ-104М.
picture_as_pdf
Версия от 12.09.2018
ТЭМ-104М РЭ Руководство по эксплуатации теплосчетчика ТЭМ-104М.
picture_as_pdf
Версия от 12.12.2018
ТЭМ-104М ТС Типовые схемы включения теплосчетчиков ТЭМ-104М.
picture_as_pdf
Версия от 02.04.2014
ТЭМ-104М ИМ Инструкция по монтажу теплосчетчиков ТЭМ-104М.
picture_as_pdf
Версия от 13.03.2020
Протокол обмена для ТЭМ-104М-1
ТЭМ-104М-1 Описание протокола обмена.
picture_as_pdf
Версия от 12.11.2018
ТЭМ-104М-1 Приложение к описанию протокола обмена ModBus теплосчетчика.
picture_as_pdf
Версия от 08.10.2018
Протокол обмена для многопоточных ТЭМ-104М
ТЭМ-104М Описание протокола обмена.
picture_as_pdf
Версия от 15.02.2021
ТЭМ-104М Приложение к описанию протокола обмена ModBus теплосчетчика.
picture_as_pdf
Версия от 08.10.2018
Программное обеспечение
Программа Stat10X_comm предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-104М, ТЭМ-104, ТЭМ-106 и ТЭМ-116 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Коммерческая (платная) версия, отличается от бесплатной (Stat10x free) версии расширенной функциональностью:
- база абонентов;
- встроенный терминал для связи по модему;
- индикатор уровня сигнала для GSM модемов;
- поиск приборов по сетевым адресам (IP адрес в локальной сети);
- считывание данных из приборов по сетевым адресам (IP адрес в локальной сети);
- автоматический поиск и настройка ТЭМ-порт (адаптер COM-порт - Ethernet).
Stat10X_comm позволяет создавать базу абонентов с возможностью указания для каждого абонента адреса, телефона и других параметров. При нажатии кнопки Выбрать настройки программы (сетевой адрес прибора, номер и скорость последовательного порта, телефон и др.) устанавливаются в соответствии с настройками выбранного абонента.


Stat10X_comm позволяет осуществлять наладку связи по модему при помощи встроенного терминала:

Stat10x_comm позволяет осуществлять измерение уровня сигнала для GSM модемов:

Stat10x_comm позволяет осуществлять автоматический поиск и считывание данных из приборов по IP адресам в сети Ethernet:


Windows 95/98/2000/XP/Vista/8.1/10. Версия 3.21
Stat10x Free (скачать) file_download
Stat10x_comm (скачать) file_download
Программа Stat10X Free предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-116, ТЭМ-106 и ТЭМ-104 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Бесплатная версия, отличается от коммерческой (платной - Stat10X_comm) версии ограниченной функциональностью.
Windows 98/2000/XP/Vista/7/8.1/10. Версия 3.21.
Настройка теплосчетчика для работы с 3G модемом
Теплосчетчик ТЭМ-104М способен передавать данные о работе системы теплоснабжения на сервер infoteplo.by посредством подключения к его USB интерфейсу 3G модема. Перечень поддерживаемых теплосчетчиком 3G модемов: - Huawei E3372h-153; - Huawei E3131. 3G модем должен быть прошит прошивкой Stick. Для настройки теплосчетчика необходимо воспользоваться программой NetConfig_104M. Пример: Рассмотрим на примере подключения через оператора сотовой связи УП «Велком». Подключите теплосчетчик через интерфейсы RS-232C или RS-485 к компьютеру и запустите программу. После запуска программы для связи с прибором установите Serial Port, скорость обмена и сетевой адрес аналогичные с теплосчетчиком, далее нажмите кнопку «Прочитать». В полях «Адрес сервера (DNS-имя)» и «порт для подключения» автоматически пропишется «infoteplo.by» и «80» соответственно. В поле «АПН точки доступа оператора мобильной связи» необходимо прописать - internet.velcom.by, тип авторизации – CHAP, логин и пароль – vmi, затем записать данные в прибор.

NetConfig_104M (скачать)file_download - Утилита для настройки подключения к интернету через USB(3G)-модем.
Для квартирного использования мы предлагаем теплосчетчик ТЭМ-104-КУ.
