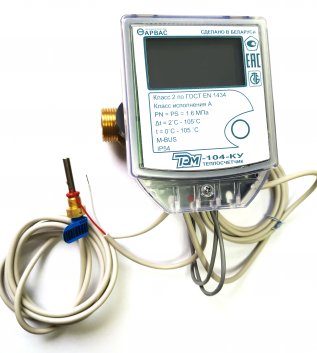

Теплосчетчик ТЭМ-104-КУ
Квартирный теплосчетчик ультразвукового принципа действия. Сочетает в себе высокую надежность, ввиду отсутствия подвижных элементов, устойчивость к токопроводящим отложениям и оптимальную стоимость.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов измерения расхода | 1 |
Диаметр условного прохода DN, мм | 15; 20 |
Диапазон измерения объемного расхода, м³/ч
DN 15 мм DN 20 мм |
qi - qp (qs)
0,015 - 1,50 (3,00) 0,030 - 3,00 (6,00) |
Диапазон измерения температуры, °С | от 0 до 105 |
Диапазон измерения разности температур, °С | от 2 до 105 |
Класс точности по ГОСТ EN 1434-1 | 2 |
Длина линии связи ТСП - ИВБ, м | 1,5 |
Интерфейсы для снятия и передачи данных | M-Bus |
Глубина архива
Часовой Суточный Месячный Событий |
1440 записей (60 дней ) 365 записей (12 месяцев) 36 записей (3 года) 256 записей |
Степень защиты | IP54 |
Питание | от батареи со временем работы не менее 10 лет |
Средняя наработка на отказ, ч | 80 000 |
Средний срок службы, лет | не менее 15 |
Гарантийный срок эксплуатации, лет | 4 |
Межповерочный интервал, года | 4 |
Масса теплосчетчика, кг | не более 0,8 |
Габаритные размеры, мм | 117х95х87 |
Описание
ОБЛАСТЬ ПРИМЕНЕНИЯ
Тепловые пункты жилых и общественных зданий с закрытой схемой теплоснабжения, тепловые сети квартир и коттеджей с тепловой нагрузкой до 9 ГДж/ч, автоматизированные системы учета и контроля технологических процессов, организация проводных и беспроводных информационных сетей сбора данных.
Функциональные возможности:
Теплосчетчик ТЭМ-104-КУ является многофункциональным микропроцессорным устройством со встроенным цифро-буквенным индикатором. Значения измеряемых, вычисляемых и установочных параметров индицируются на цифро-буквенном жидкокристаллическом индикаторе, установленном на передней панели измерительно вычислительного блока (ИВБ).
По конструктивному решению ТЭМ-104-КУ представляет собой единый теплосчетчик, в составе которого: измерительный блок, первичный преобразователь расхода и термопреобразователи.
Глубина архива регистрируемых параметров:
- Часовых данных – 1440 записей;
- Суточных данных – 365 записей;
- Месячных данных – 36 записей;
- Архив событий– 256 записей.
Теплосчетчик непрерывно осуществляет самодиагностику и диагностику системы теплоснабжения с выводом на индикатор символа возникающих нештатных ситуаций или технических неисправностей. Все события регистрируются в архиве событий, также фиксируется время возникновения и время исчезновения каждого события. Глубина архива событий – 256 записей.
Возможен просмотр архива данных на ЖКИ теплосчетчика.
Отличительные особенности:
- оптимальное соотношение цена-качество;
- полное соответствие ТКП-411 «Правила учета тепловой энергии теплоносителя», в том числе по глубине архивов;
- питание от батареи со сроком службы 10 лет;
- компактность, простота в использовании и монтаже;
- отсутствие движущихся частей и механического износа;
- высокая точность измерения расхода (класс точности 2 по ГОСТ EN 1434-1);
- низкие гидравлические потери (не более 0,01МПа);
- не требует дополнительных прямолинейных участков (U0, D0 по ГОСТ ISO 4064-1);
- ультразвуковой принцип измерения;
- интерфейс M-Bus в базовом исполнении;
- срок службы не менее 15 лет.
Вывод информации:
- на ЖК цифро-буквенный индикатор;
- по интерфейсу M-Bus.
ПО и документация
Документация
Паспорт теплосчетчика ТЭМ-104-КУ.
picture_as_pdf
Версия от 04.10.2023
Сертификат об утверждении типа средства измерения теплосчётчика ТЭМ-104-КУ picture_as_pdf
Версия от 20.12.2018
Описание протокола обмена теплосчетчика ТЭМ-104-КУ.
picture_as_pdf
Версия от 02.07.2019
Программное обеспечение
Stat104K (скачать)
Программа для считывания данных из теплосчетчиков ТЭМ-104-КУ, ТЭМ-104-КВ ТЭМ-104К. Windows 95/98/Win2k/WinXP/7/8/8.1/10. Версия 0.60.
