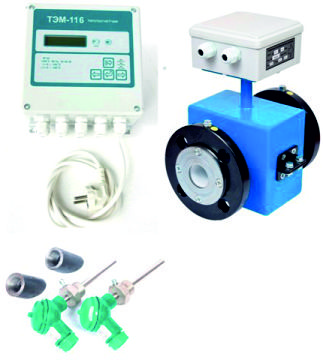

Теплосчётчик ТЭМ-116

Теплосчетчик ТЭМ-116 предназначен для измерения, индикации, регистрации, контроля, коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для автоматизации учета, телеметрического контроля и организации информацмонных сетей сбора данных для служб расчета и надзора.

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Описание Характеристики ПО и документация

Описание

Функциональные возможности:

Число систем, по которым теплосчетчик позволяет одновременно вести учет, ограничено числом измерительных каналов расхода (6 каналов) и температуры (6 каналов), и составляет от 3 двухпоточных до 6 однопоточных систем.

Отличительные особенности:

Широкий динамический диапазон измерений расхода Gв/Gн=400:1 (по заказу 1000:1);
Преобразователи расхода не имеют движущихся частей, не создают дополнительного гидравлического сопротивления и не требуют установки дополнительных фильтров;
Возможность измерения расхода при обратном (реверсивном) движении теплоносителя;
Возможность работы в автоматизированных системах контроля и учета;
Длина прямолинейных участков трубопровода 3 Ду до и 1 Ду после датчика расхода (ППР);
Функция суммирования интегратора энергии для нескольких систем;
Теплосчетчик имеет режим самодиагностики с выводом на экран вычислителя символа нештатной ситуации в системе тепло- и водоснабжения и (или) неисправности самого теплосчётчика (включая контроль линии возбуждения и пустой трубы для ППР и контроль линии связи с РСМ);
В теплосчётчике предусмотрено автоматическое переключение режима работы системы «Открытая» на время ремонтных работ в летний период (автоматическое переключение между режимами «Основной», «Лето1» и «Лето2»; только для исполнения с индукционными каналами);
Раздельная токовая цепь датчиков температуры;
Исполнение ТЭМ-116 имеет встроенный источник питания для датчиков избыточного давления;
Возможность просмотра архива данных на индикаторе измерительно-вычислительного блока;
Соответствует требованиям Правил коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
Соответствует требованиям Методики осуществления коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
Соответствует требованиям ТКП-411-2012 «Правила учета тепловой энергии и теплоносителя» Республики Беларусь.

Вывод информации:

На двухстрочный индикатор;
По интерфейсам RS-232С, RS-485

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов измерения: - расхода - температуры - давления	до 6 до 6 до 6
Диаметр условного прохода, DN, мм	15,25,32,40,50,80,100,150
Диапазон измерения объемного расхода, м³/ч	от 0,01575 до 630
Динамический диапазон измерения расхода	1:400 (по заказу 1:1000)
Диапазон измерения температуры, °С	от 0 до 150
Диапазон измерения разности температур, °С	от 2 до 150
Диапазон измерения давления, Мпа	от 0 до 2,5
Класс точности по СТБ EN 1434	1 или 2 точности
Длина линии связи Датчик расхода с частотно-импульсным выходом - ИВБ Индукционный датчик расхода - ИВБ ТСП - ИВБ	до 500 м.; до 100 м.; до 300 м., четырехпроводная
Интерфейсы для снятия и передачи данных	RS-232C, RS-485
Глубина архива Часовой Суточный Месячный	1440 (60 суток); 366 (12 месяцев); 36 (3 года)
Степень защиты	IP54
Напряжение / питание	от 187 до 242 В
Мощность	Потребляемая мощность ИВБ не более 10 Вт. Суммарная потребляемая мощность (ИВБ и ИП) не более 45 Вт
Средняя наработка на отказ, ч	20 000
Средний срок службы, лет	не менее 12
Гарантийный срок эксплуатации, лет	4
Межповерочный интервал, года	4
Масса ИВБ, кг	не более 2
Габаритные размеры ИВБ, мм	182х205х95

ПО и документация

ТЭМ-116 ПС Паспорт теплосчетчика ТЭМ-116.
Версия от 04.03.2016

ТЭМ-116 РЭ Руководство по эксплуатации теплосчетчика ТЭМ-116.
Версия от 25.10.2017

ТЭМ-104 ТС Типовые схемы включения теплосчетчиков ТЭМ-104.
Версия от 02.04.2014

ТЭМ-116 ИМ Инструкция по монтажу теплосчетчиков ТЭМ-116.
Версия от 13.03.2020

ТЭМ-116 ПО Описание протокола обмена для ТЭМ-116.
Версия от 14.12.2007

Программное обеспечение

Программа Stat10X_comm предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-104М, ТЭМ-116 и ТЭМ-106 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Коммерческая (платная) версия, отличается от бесплатной (Stat10x free) версии расширенной функциональностью:

база абонентов;
встроенный терминал для связи по модему;
индикатор уровня сигнала для GSM модемов;
поиск приборов по сетевым адресам (IP адрес в локальной сети);
считывание данных из приборов по сетевым адресам (IP адрес в локальной сети);
автоматтический поиск и настройка ТЭМ-порт (адаптер COM-порт - Ethernet).

Stat10X_comm позволяет создавать базу абонентов с возможностью указания для каждого абонента адреса, телефона и других параметров. При нажатии кнопки Выбрать настройки программы (сетевой адрес прибора, номер и скорость последовательного порта, телефон и др.) устанавливаются в соответствии с настройками выбранного абонента.

Stat10X_comm позволяет осуществлять наладку связи по модему при помощи встроенного терминала:

Stat10x_comm позволяет осуществлять измерение уровня сигнала для GSM модемов:

Stat10x_comm позволяет осуществлять автоматический поиск и считывание данных из приборов по IP адресам в сети Ethernet:

Windows 95/98/2000/XP/Vista/8.1/10. Версия 3.21

Stat10x Free (скачать)

Stat10x_comm (скачать)

Программа Stat10Xfree предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-116, ТЭМ-106 и ТЭМ-104 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Бесплатная версия, отличается от коммерческой (платной - Stat10X_comm) версии ограниченной функциональностью.

Windows 98/2000/XP/Vista/7/8.1/10. Версия 3.21.

-->

Для квартирного использования мы предлагаем теплосчетчик ТЭМ-104-КУ.
