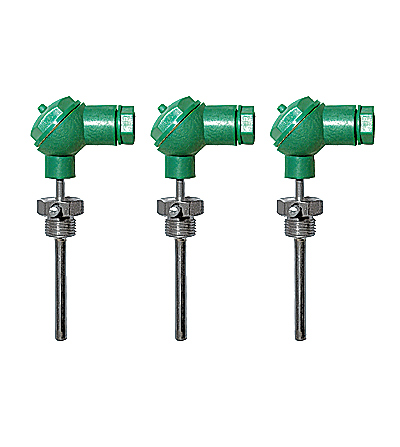

Термопреобразователь сопротивления

Термопреобразователи сопротивления платиновые предназначены для измерения температуры методом непосредственного погружения в среду, по отношению к которой материал оболочки и корпуса чувствительного элемента является коррозионностойким.

Область применения: энергетика, химическая, пищевая и другие отрасли промышленности, а также в составе теплосчетчиков и информационно-измерительных систем учета количества теплоты.

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Описание Характеристики ПО и документация

Термопреобразователь сопротивления состоит из чувствительного измерительного элемента, реагирующего на температуру, внутренних токопроводящих проводов, помещенных в защитную трубку из коррозионностойкого материала, и внешних вводов для соединения с электрическими измерительными устройствами.

Термопреобразователи выпускаются в двух исполнениях: PL и DS по СТБ ЕН 1434-2. Соединение внутренних проводников термопреобразователя с чувствительным измерительным элементом соответствует схеме условного обозначения 2 или 4 по СТБ ЕН 60751 и ГОСТ 6651-94.

Поверка ТСПА-К должна проводиться в организациях, аккредитованных на данный вид деятельности в установленном порядке.

Поверка ТСПА-К проводится по методике поверки МП.МН 1317-2003. Межповерочный интервал – 4 года.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений температур,°С	от -50 до +160(100) или от 0 до +160(100)
Номинальная статическая характеристика (НСХ) преобразования по СТБ ЕН 60751 и ГОСТ 6651-94	Pt100, Pt500
Класс допуска по СТБ ЕН 60751 и ГОСТ 6651-94	А, В
Пределы допускаемого отклонения от НСХ, оС для:
- класса допуска А - класса допуска В	± (0,15 + 0,002 x t) ± (0,3 + 0,005 x t) где t – измеряемая температура
Номинальное значение отношения сопротивлений W₁₀₀	1,3850
Пределы значений измерительного тока, мА
- ТС с НСХ Pt100 - ТС с НСХ Pt500	0,3 - 1,0 0,1 - 0,7
Время термического срабатывания в жидкой среде, не более, с, для:
исполнения DS исполнения PL	8 15
Максимальное избыточное давление на защитную арматуру, МПа	1,6
Диаметр погружаемой части, мм	4.8, 6
Длина погружаемой части/минимальная глубина погружения/длина монтажной части, мм	27,5/25/37, 85/40/105, 120/40/140, 210/40/230
Материал защитной арматуры	сталь 12Х18Н10Т или ХН78Т
Масса и габаритные размеры	зависят от длины монтажной части и диаметра защитного кожуха.
По защите от воздействия пыли и воды	ТС соответствуют степени защиты IР55 по ГОСТ 14254.
По устойчивости к внешним вибрационным воздействиям	ТС соответствуют группе N2 по ГОСТ 12997.
По устойчивости к воздействию температуры и влажности окружающего воздуха ТС соответствуют группе Д3 по ГОСТ 12997.
Электрическое сопротивление изоляции между цепью чувствительного элемента и защитной арматурой не менее, МОм: - 100 – при температуре (25+-10) °С и относительной влажности от 30 до 80 %; - 0,5 – при температуре 35 °С и относительной влажности 98 %; - 10 – при максимальном измеряемом значении температуры.
Средняя наработка	на отказ не менее 20 000 часов при доверительной вероятности 0,98
Средний срок службы	не менее 12 лет

Документация

ТСПА ПС Паспорт термопреобразователь сопротивления ТСПА.
Версия от 04.03.2016

ТСПА-К ПС Паспорт комплект термопреобразователей сопротивления ТСПА-К.
Версия от 04.03.2016

ТСПА / ТСПА-К РЭ Руководство по эксплуатации термопреобразователь сопротивления ТСПА / комплект термопреобразователей сопротивления ТСПА-К .
Версия от 04.03.2016
