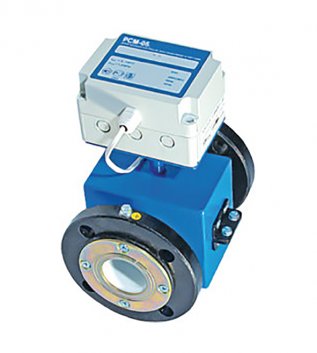

Расходомер электромагнитный РСМ-06
Применяется в составе с ТЭМ-104М, ТЭМ-206 или как самостоятельный прибор. Состоит из преобразователя промежуточного микропроцессорного РСМ-06 и первичного преобразователя расхода (совместное конструктивное исполнение).
Оснащен дополнительным информационным выходом, на котором формируется сигнал о наличии напряжения питания, заполнении трубопровода, направлении потока.
Безопасное напряжение питания 24В.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Отличительные особенности:
- Возможность установки модулей Ethernet или NB-IoT
- Широкий диапазон измерения расхода (Gн/Gв = 1/400).
- Возможность измерения реверсивного расхода с выводом сигнала признака реверса
- Безопасное напряжение питания 24В
- Часовой, суточный, месячный архив статистических данных (опция)
- Наличие дополнительного информационного выхода, на котором формируется сигнал о наличии напряжения питания, заполнении трубопровода, направлении потока
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Конструктивное исполнение | совмещенное | |||||||
| Диаметр условного прохода, DN | 15 | 25 | 32 | 40 | 50 | 80 | 100 | 150 |
| Способ присоединения | ПРПм | ПРПм; ПРП | ПРП | |||||
| Наименьший расход, Gн м³/ч | 0,01575
(0,0063) |
0,04
(0,016) |
0,0625
(0,025) |
0,1
(0,04) |
0,1575
(0,063) |
0,40
(0,16) |
0,625
(0,25) |
1,575
(0,63) |
| Наибольший расход, Gв м³/ч | 6,3 | 16,0 | 25,0 | 40,0 | 63,0 | 160,0 | 250,0 | 630,0 |
| Динамический диапазон измерения расхода | 1:400 (по заказу 1:1000) | |||||||
| Встроенный пульт управления с индикатором | нет | |||||||
| Канал для измерения температуры | нет | |||||||
| Количество каналов измерения расхода | 1 | |||||||
| Изменение реверсивного расхода | есть | |||||||
| Токовый выход | нет | |||||||
| Частотный (импульсный) выход | 1(1) | |||||||
| Интерфейсы RS-485, RS-232С | есть | |||||||
| Интерфейс USB | опция | |||||||
| Энергонезависимый архив данных | по заказу | |||||||
| Рабочая температура окружающей среды, °С | +5 до +50°С | |||||||
| Рабочее давление в трубопроводе, Мпа, не более | 1,6 | |||||||
| Степень защиты по ГОСТ 14254-96 | IP54 | |||||||
| Напряжение питания, В (постоянного тока) | 24 | |||||||
| Потребляемая мощность, ВА, не более | 3 | |||||||
| Режим работы | непрерывный | |||||||
| Гарантия, месяцев | 48 | |||||||
| Межповерочный интервал, лет | 4 | |||||||
| Средний срок службы | не менее 15 лет | |||||||
Документация
Раздел дополняетсяРСМ-06 ПС. Паспорт расходомера-счетчика РСМ-06.
picture_as_pdf
Версия от 03.09.2021
