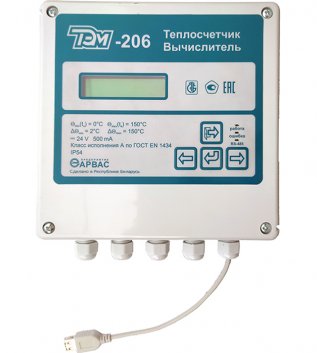

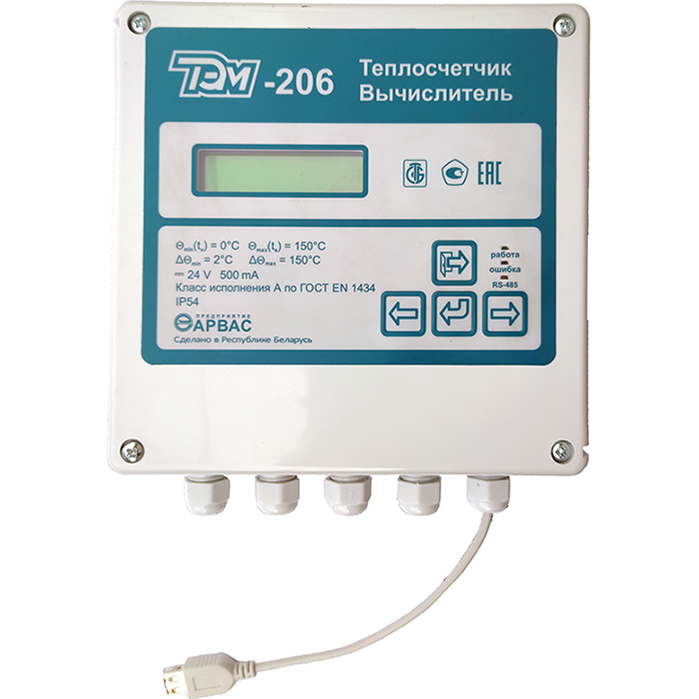

Теплосчетчик ТЭМ-206
Комбинированный теплосчетчик ТЭМ-206 с автономный питанием, USB-интерфейсом и бесплатной системой онлайн-диспетчеризации.
Имеет 6 каналов для измерения расхода.
Соответствует требованиям «Правил коммерческого учета тепловой энергии, теплоносителя» Российской Федерации.
Соответствует требованиям ТКП 411-2021 «Правила учета тепловой энергии и теплоносителя».
Карта заказа теплосчетчика ТЭМ-206file_download
ПРАЙС ТЭМ-206 от 01.08.2022 (скачать) picture_as_pdf
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Отличительные особенности:
- Подключение до 6-ти расходомеров
- Автономное питание — вычислитель теплосчётчика оснащен встроенной батареей, рассчитанной на 5 лет непрерывной работы
- Комбинированное питание от внешнего источника с безопасным напряжением 24В — применяется при организации дистанционного снятия показаний, учет тепловой энергии будет продолжаться после отключения вычислителя от электросети
- Возможность замены составных элементов теплосчётчика
- Работа с расходомерами любого принципа измерения расхода (электромагнитные, ультразвуковые, тахометрические) с импульсным выходным сигналом
- Встраиваемые модули 3/4G или NB-IoT для гибкой и недорогой интеграции в системы дистанционного снятия показаний
- Бесплатная диспетчеризация в системе Infoteplo с возможностью интеграции в систему квартирных теплосчётчиков, регуляторов тепловой энергии и счетчиков воды посредством использования вычислителя ТЭМ-206 в качестве точки доступа
- Сохранение полного архива данных на стандартный USB-flash накопитель за 30 секунд
- Межповерочный интервал – 4 года
- Гарантия – 24 месяца. Высокая надежность эксплуатации
- Простота монтажа – настройка теплосчетчика по месту установки
- Высокая точность - 1 и 2 класс
- В теплосчетчике предусмотрено автоматическое переключение режима работы системы "Открытая"на время ремонтных работ работ в летний период (авомтическое переключение между режимами "Основной", "Лето1" и "Лето2")
- Система диагностики теплосчётчика и теплотехнической системы, включая контроль питания расходомеров и наличия теплоносителя в трубопроводе
- Удобный и функциональный архив событий
Вывод информации:
- на двухстрочный индикатор
- по интерфейсам RS-232C, RS-485, USB (с возможностью подключения USB-накопителя и сохранения архивов), 3/4G (опция - при наличии, подключение к серверу infoteplo.by или прямое подключение к теплосчетчику для снятия показаний), NBIoT (опция - при наличии, подключение к серверу infoteplo.by)

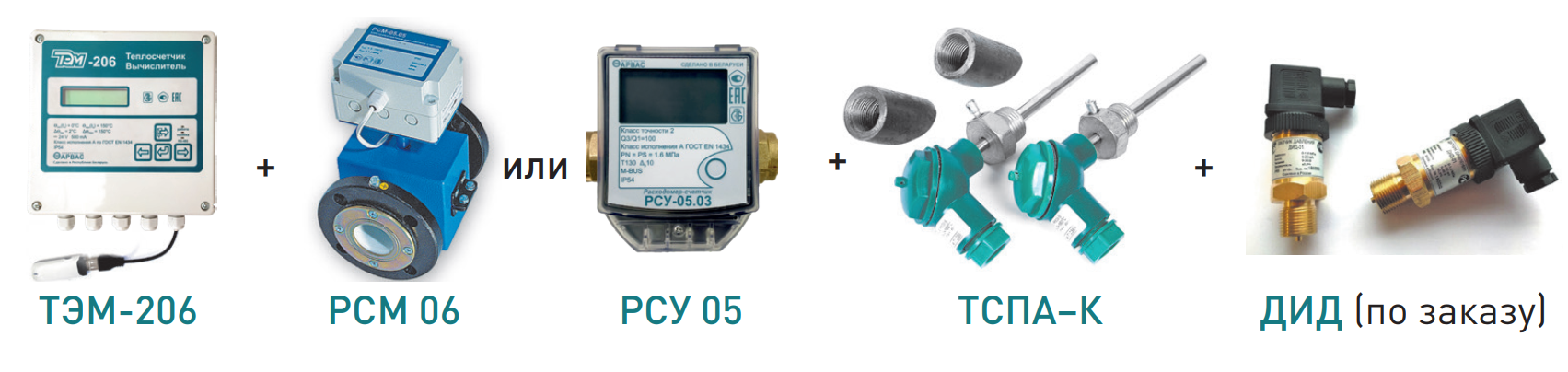

Комплектация:
- вычислитель ТЭМ-206
- расходомеры РСУ-05 или РСМ-06
- комплекты платиновых термопреобразователей сопротивления
Датчики давления в комплект поставки теплосчетчика не входят.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Количество каналов измерения:
- расхода - температуры - давления |
до 6 (в зависимости от исполнения) до 6 (в зависимости от исполнения) до 6 (в зависимости от исполнения) |
| Диапазон измерения температуры теплоносителя, °С | от 0 до 150 |
| Диапазон измерения разности температур, °С | от 2 до 150 |
| Диапазон измерения давления, МПа | от 0 до 1,6 (2,5) |
| Длина линии связи от датчика расхода до ИВБ, м | до 100 |
| Длина четырехпроводной линии связи от ТСП до ИВБ, м | до 300 |
| Интерфейс RS-485 | есть |
| Интерфейс USB | есть |
| Подключение модема по RS-485 | есть, в т. ч. GSM/GPRS-модем |
| Глубина архива регистрируемых параметров данных:
часовых суточных месячных событий |
1600 записей (66 суток) 800 записей (26 месяцев) 60 записей (5 лет) 1200 записей |
| Степень защиты | IP54 |
| Питание | встроенная батарея / внешний источник питания 24В постоянного тока |
| Потребляемая мощность от внешнего источника питания 24В постоянного тока | не превышает 10Вт |
| Средний срок службы | не менее 15 лет |
| Срок непрерывной работы теплосчетчика при отсутствии внешнего питания | не менее 5 лет |
| Средняя наработка на отказ, ч | 80 000 часов |
| Гарантийный срок эксплуатации | 24 месяца |
| Межповерочный интервал | 4 года |
| Масса ИВБ, кг | не более 1,1 |
| Габаритные размеры ИВБ, мм | 205х185х95 |
Ультразвуковые датчики потока РСУ-05.05 с автономный питанием (от батареи)
| Диаметр условного прохода, DN | 15 | 20 | 25 | 32 | 40 | 50 | 80 |
| Способ присоединения | резьбовой | фланцевый | |||||
| Номинальный размер резьбового соединения | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 B | - | - |
| Минимальный расход, qi (Q1)*, м³/ч | 0,016 | 0,04 | 0,063 | 0,1 | 0,16 | 0,63 | 1,6 |
| Переходный расход, Q2*, м³/ч | 0,0256 | 0,064 | 0,1 | 0,16 | 0,256 | 1,008 | 2,56 |
| Постоянный расход, qp (Q3)*, м³/ч | 1,6 | 4,0 | 6,3 | 10,0 | 16,0 | 63,0 | 160,0 |
| Максимальный расход, qs (Q4)*, м³/ч | 2,0 | 5,0 | 7,875 | 12,5 | 20,0 | 78,5 | 200,0 |
| Срок службы встроенной батареи | не менее 10 лет | ||||||
Электромагнитные датчики потока РСМ-06 с питанием 24В постоянного тока
| Диаметр условного прохода, DN | 15 | 25 | 32 | 40 | 50 | 80 | 100 | 150 |
| Способ присоединения | ПРПм | ПРПм; ПРП | ПРП | |||||
| Наименьший расход, Gн м³/ч | 0,01575
(0,0063) |
0,04
(0,016) |
0,0625
(0,025) |
0,1
(0,04) |
0,1575
(0,063) |
0,40
(0,16) |
0,625
(0,25) |
1,575
(0,63) |
| Наибольший расход, Gв м³/ч | 6,3 | 16,0 | 25,0 | 40,0 | 63,0 | 160,0 | 250,0 | 630,0 |
| Динамический диапазон измерения расхода | 1:400 (по заказу 1:1000) | |||||||
Метрологические характеристики
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, %: | |
| - класс точности 1 | ±(2 + 4∆tн/∆t + 0,01Gв/G) |
| - класс точности 2 | ±(3 + 4∆tн/∆t + 0,02Gв/G) |
| Пределы допускаемой относительной погрешности при измерении расхода и объема, %: | |
| - класс точности 1 | ±(1 + 0,01Gв/G), но не более +5% |
| - класс точности 2 | ±(2 + 0,02Gв/G), но не более +5% |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С: | |
| - с термопреобразователями класса А | ±(0,25 + 0,0021 t) |
| - с термопреобразователями класса В | ±(0,4 + 0,0051 t) |
| - класс точности 1 | ±(0,5 + ∆tmin/∆t) |
| - класс точности 2 | ±(0,5 + ∆tmin/∆t) |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С: | ± 0,15 |
| Пределы допускаемой приведенной погрешности преобразования сигналов от датчиков избыточного давления, %: | ± 0,15 |
* В соответствии с ГОСТ EN 1434 - qi, qp, qs. В соответствии с ГОСТ ISO 4064 - Q1, Q2, Q3, Q4.
Документация
ТЭМ-206 РЭ Руководство по эксплуатации теплосчетчика ТЭМ-206.
picture_as_pdf
Версия от 28.03.2025
ТЭМ-206. Вычислитель. Паспорт.
picture_as_pdf
Версия от 05.05.2023
ТЭМ-206. Теплочетчик. Паспорт.
picture_as_pdf
Версия от 05.05.2023
Протокол обмена для ТЭМ-206
ТЭМ-206 Описание протокола обмена.
picture_as_pdf
Версия от 11.03.2021
ТЭМ-206 Приложение к описанию протокола обмена ModBus теплосчетчика.
picture_as_pdf
Версия от 01.10.2020
Программное обеспечение
Программа Stat10X_comm предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-206 и в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Коммерческая (платная) версия, отличается от бесплатной (Stat10x free) версии расширенной функциональностью:
- база абонентов;
- встроенный терминал для связи по модему;
- индикатор уровня сигнала для GSM модемов;
- поиск приборов по сетевым адресам (IP адрес в локальной сети);
- считывание данных из приборов по сетевым адресам (IP адрес в локальной сети);
- автоматический поиск и настройка ТЭМ-порт (адаптер COM-порт - Ethernet).

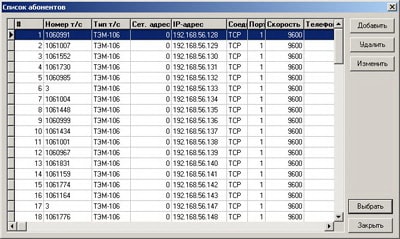

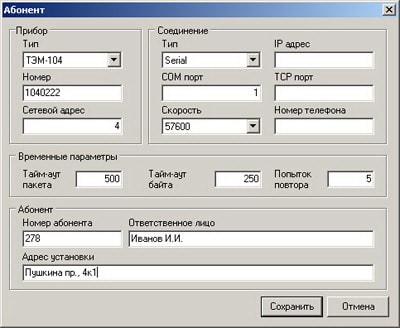

Stat10X_comm позволяет создавать базу абонентов с возможностью указания для каждого абонента адреса, телефона и других параметров. При нажатии кнопки Выбрать настройки программы (сетевой адрес прибора, номер и скорость последовательного порта, телефон и др.) устанавливаются в соответствии с настройками выбранного абонента.

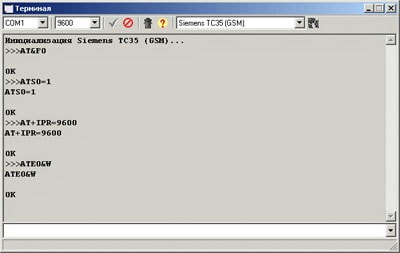

Stat10X_comm позволяет осуществлять наладку связи по модему при помощи встроенного терминала:

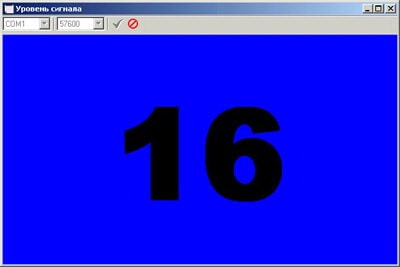

Stat10x_comm позволяет осуществлять измерение уровня сигнала для GSM модемов:

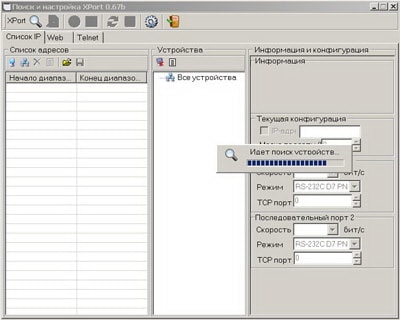

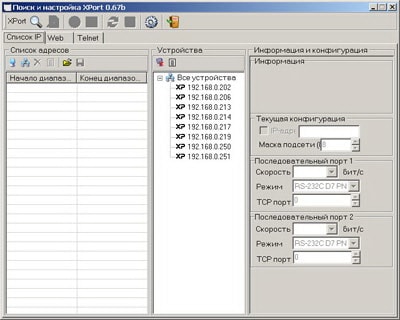

Stat10x_comm позволяет осуществлять автоматический поиск и считывание данных из приборов по IP адресам в сети Ethernet:
Windows 95/98/2000/XP/Vista/8.1/10. Версия 3.21
Stat10x Free (скачать) file_download
Stat10x_comm (скачать) file_download
Программа Stat10X Free предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-206 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Бесплатная версия, отличается от коммерческой (платной - Stat10X_comm) версии ограниченной функциональностью.
Windows 98/2000/XP/Vista/7/8.1/10. Версия 3.21.
