Теплосчётчик ТЭМ-104-К
Теплосчетчик предназначен для измерения, индикации, контроля и коммерческого учета значений потребленного количества теплоты (тепловой энергии), объема и температуры теплоносителя в системе отопления или горячего водоснабжения.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов измерения расхода | 1 |
Диаметр условного прохода, Dу, мм | 15; 20 |
Диапазон измерения объемного расхода, м³/ч | от 0,015 до 3,0 |
Диапазон измерения температуры, °С | от 0 до 150 |
Диапазон измерения разности температур, °С | от 2 до 150 |
Класс точности по СТБ | 2 |
Длина линии связи
Датчик расхода с частотно-импульсным выходом - ИВБ ТСП - ИВБ |
1,5 м. (возможно удаление до 30м.);
1,5 м. (возможно удаление до 300м.) |
Интерфейсы для снятия и передачи данных | RS-232, RS-485 |
Глубина архива
Часовой Суточный Месячный Событий |
800 записей (33 дня )
400 записей (13 месяцев) 12 записей (1 год) 460 записей |
Степень защиты | IP54 |
Напряжение / питание | 230 (от 196 до 253) |
Мощность | не более 5ВА |
Средняя наработка на отказ, ч | 20 000 |
Средний срок службы, лет | не менее 10 |
Гарантийный срок эксплуатации, лет | 4 |
Межповерочный интервал, года | 4 |
Масса ИВБ, кг | не более 2 |
Габаритные размеры ИВБ, мм | 171х146,5х56,5 |
Описание
ОБЛАСТЬ ПРИМЕНЕНИЯ
Тепловые сети объектов промышленного и бытового назначения (в том числе квартирный учет).
Функциональные возможности:
Теплосчетчик ТЭМ-104-К является многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором. Значения измеряемых, вычисляемых и установочных параметров индицируются на двухстрочном цифробуквенном жидкокристаллическом индикаторе, установленном на передней панели измерительно вычислительного блока (ИВБ).
Выбор индицируемых параметров производится нажатием кнопок, находящихся на передней панели. На передней панели так же размещены два светодиодных индикатора работы теплосчётчика.

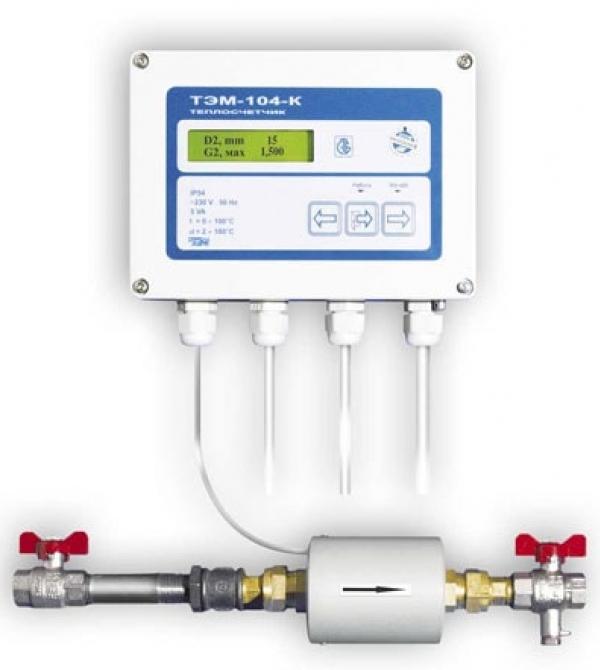

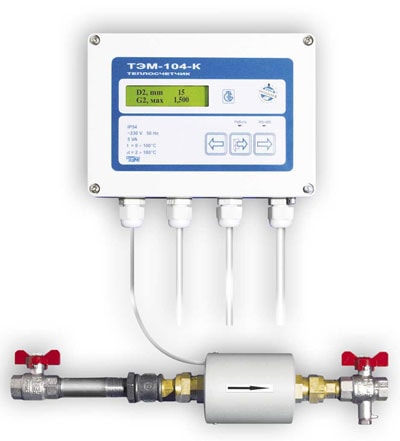

Теплосчетчик состоит из ИВБ и подключаемых к нему первичного преобразователя расхода ПРПК и термопреобразователей.
В энергонезависимой памяти теплосчетчика (архиве) регистрируются:
- данные на 00:00 (полночь) в установленное отчетное число месяца (архив данных по месяцам);
- ежедневно данные на 24:00 (полночь) (архив суточных данных);
- события, возникающие в системе (далее архив событий).
Глубина архива суточных данных – 400 записей (более 13 месяцев).
Глубина архива данных по месяцам – 12 записей (один год).
Теплосчетчик непрерывно осуществляет самодиагностику и диагностику системы теплоснабжения с выводом на индикатор символа возникающих событий. Все события регистрируются в архиве событий, также фиксируется время возникновения и время исчезновения каждого события. Глубина архива событий – 2000 записей.
Возможен просмотр архива данных на ЖКИ теплосчетчика.
По заказу теплосчетчик поставляется со стандартными последовательными гальваноразвязанными интерфейсами RS-232С и RS-485, через которые прибор производит обмен данными с компьютером (адаптером переноса данных, контроллером АСУ и т.д.). Необходимое для этого прикладное программное обеспечение предоставляется бесплатно.
Отличительные особенности:
- динамический диапазон измерений расхода (GB/GH=100);
- высокая точность измерений расхода теплоносителя (погрешность не более ±1,8% в диапазоне (4ч100)% GB;
- отсутствие у датчика расхода дополнительного гидравлического сопротивления потоку жидкости;
- наличие архива событий;
- автоматическая диагностика основных параметров системы отопления неисправностей теплосчетчика;
- возможность работы в автоматизированных системах коммерческого учета и контроля;
- возможность просмотра архива данных на индикаторе;
- диагностика заполнения трубопровода теплоносителем (датчик «пустой трубы»);
- класс точности 2 по СТБ EN 1434 (ГОСТ Р 51649);
- соответствие требованиям ТКП 411-2012.
Вывод информации:
- на двухстрочный индикатор;
- по интерфейсам RS-232, RS-485
ПО и документация
Документация
ТЭМ-104-К ПС Паспорт теплосчетчика ТЭМ-104-К.
picture_as_pdf
Версия от 03.01.2018
ТЭМ-104-К РЭ Руководство по эксплуатации теплосчетчика ТЭМ-104-К.
picture_as_pdf
Версия от 30.05.2016
ТЭМ-104-К ПО (версия ПО теплосчётчика до v2.08) Описание протокола обмена теплосчетчика ТЭМ-104-К с версией программного обеспечения ниже v2.08.
picture_as_pdf
Версия от 06.05.2014
ТЭМ-104-К ПО (версия ПО теплосчётчика до v2.08) Описание протокола обмена теплосчетчика ТЭМ-104-К с версией программного обеспечения v2.08 и выше.
picture_as_pdf
Версия от 06.05.2014
Программное обеспечение
Stat104K (скачать)
Программа для считывания данных из теплосчетчиков ТЭМ-104-К и ТЭМ-104-КВ. Windows 95/98/Win2k/WinXP/7/8/8.1/10. Версия 0.60.
Для квартирного использования мы предлагаем теплосчетчик ТЭМ-104-КВ.
