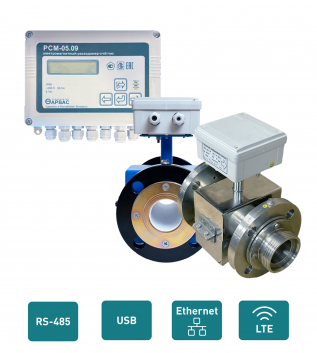

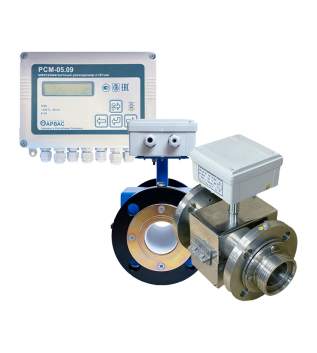

Расходомер электромагнитный РСМ-05.09
Расходомер предназначен для измерения расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; массового расхода и массы воды; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.
Применяются для коммерческого и технологического учёта расхода жидкости в системах водоснабжения жилых, общественных, комунально-бытовых зданий, промышленных предприятий, объектах водоканала, а также для использования в системах автоматического учёта, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Функциональные возможности:
Расходомер РСМ-05.09 осуществляет автоматическое измерение:
- Среднего объёмного расхода, [м3/ч];
- Среднего массового расхода, [т/ч];
- Температуры потока, [°С] ;
- Давления в трубопроводе, [МПа] ;
- Времени наработки, а также времени работы при прозникновении различных нештатных ситуаций,[ч];
- Календарного времени с индикацией часов, минут, секунд, числа, месяца и года;
- Суммарного объёма жидкости протекшего за время наработки в прямом и реверсивном направлении, [м3];
- Суммарной массы жидкости протекшей за время наработки в прямом и реверсивном направлении, [т].
Отличительные особенности:
- Отсутствие дополнительного гидравлического сопротивления потоку;
- Низкая восприимчивость к изменению физико-химических свойств измеряемой среды;
- Передача данных о всех измеряемых и вычисляемых параметрах по интерфейсам USB и RS-485 (ModBus) в базовом исполнении. По заказу - по локальным сетям (модуль Ethernet) или сетям мобильных операторов (модуль LTE);
- Возможность программирования плотности рабочей среды для измерения массового расхода и массы ждкостей, отличных от воды;
- Предусмотрена функция «Доза», предназначенная для дозирования заданного пользователем объема жидкости;
- Возможность диагностики короткого замыкания и обрыва цепи возбуждения ППР, а также контроля заполнения трубопровода жидкостью;
- Возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма;
- Возможность изготовления прибора в нержавеющем исполнении для измерения расхода жидких пищевых продуктов;
- Временные и основные интеграторы объёма и массы. Обнуление временных интеграторов доступно оператору.
- По заказу архив параметров и событий:
- часовые данные – до 1600 записей (66 суток);
- суточные данные – до 800 записей (26 месяцев);
- месячные данные – до 60 записей (5 лет);
- архив событий – до 1200 записей.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конструктивное исполнение | раздельное |
Условный диаметр прохода DN, мм | 15,25,32,40,50,80,100,150 |
Диапазон измерения расхода (для ДУ от 15 до 150 мм) | 0,01575-630 |
Диапазон измерений температуры | 0-150 |
Максимальное число подключаемых насосов | 2(1)* |
Встроенный пульт управления с индикатором | есть |
Количество каналов измерения температуры | 1 |
Количество каналов измерения давления | 1 |
Количество каналов измерения расхода | 1 |
Изменение реверсивного расхода | есть |
Токовый выход | по заказу |
Интерфейс Ethernet | по заказу |
Интерфейс 3/4G | по заказу |
Частотный (импульсный) выход | 1 |
Интерфейс RS-485, USB | есть |
Энергонезависимый архив данных | есть |
Рабочая температура окружающей среды, оС | +5 до +55°С |
Рабочее давление в трубопроводе, Мпа, не более | 1,6 (2,5 по заказу) |
Степень защиты по ГОСТ 14254-96 | IP65 |
Напряжение питания, В | ~ 187 - 253 |
Потребляемая мощность, Вт, не более | 30 |
Максимальная длина линии связи между ППР и ИВБ, м | ≤ 100 |
Режим работы | непрерывный |
Гарантия, месяцев | 48 |
Межповерочный интервал, лет | 4 |
Средний срок службы | не менее 15 лет |
Документация
РСМ-05.09 ПС Паспорт расходомера-счетчика РСМ-05.09.
picture_as_pdf
Версия от 23.05.2025
РСМ-05.09 ПО Описание прокола обмена расходомера-счетчика РСМ-05.09.
picture_as_pdf
Версия от 29.05.2025
