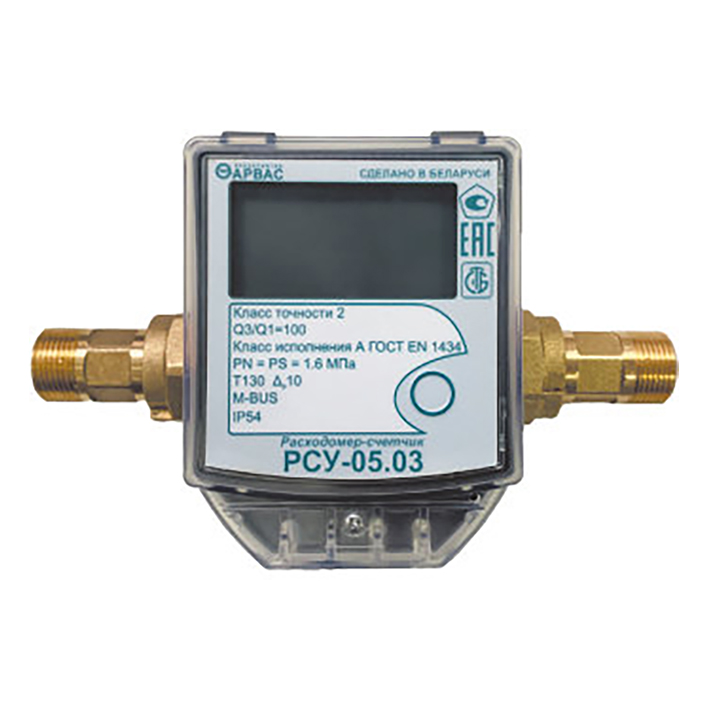

Расходомер ультразвуковой РСУ-05.03
Может использоваться в составе теплосчетчиков для коммерческого учета количества теплоты и теплоносителя, потребляемой жилыми и общественными зданиями, промышленными предприятиями или как самостоятельный прибор.
Оснащен встроенной батареей, которая обеспечивает непрерывную работу расходомера в течение 10 лет.
Соответствует классу точности 2 по ГОСТ EN 1434 и ГОСТ ISO 4064
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Функциональные возможности:
Автоматическое измерение:
- среднего объемного расхода, м3/ч
- времени наработки, ч
- календарного времени с индикацией часов, минут, секунд, числа, месяца и года
- суммарных объемов жидкости измеренных за время наработки в прямом и реверсивном направлении, м3
Преобразование:
- измеренного объема в импульсный выходной сигнал
- обеспечивает передачу данных по интерфейсу M-Bus
Сохранение в энергонезависимой памяти:
- время наработки
- объем воды за время наработки
- установочные параметры (DN, максимальный и минимальный измеряемые расходы и др.)
- Глубина архива регистрируемых параметров:
- часовых данных – 1 500
- суточных данных – 365
- месячных записей – 36
- архив событий – 256
Отличительные особенности:
- Оптимальное соотношение цена-качество
- Преобразование измеренного объема в импульсный сигнал
- Автономное питание (встроенная батарея на 10 лет работы)
- Передача данных по интерфейсу M-Bus или технологии Nb-IoT позволяет применять расходомеры в автоматизированных системах
- Возможность измерения реверсивного расхода с выводом сигнала признака реверса (по заказу)
- Контроль наличия пузырьков воздуха в измеряемой среде. Контроль пустой трубы
- Не требует установки дополнительных фильтров
- Компактность, простота в использовании и монтаже
- Отсутствие движущихся частей и механического износа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Конструктивное исполнение | совмещенное | ||||||
| Диаметр условного прохода, DN | 15 | 20 | 25 | 32 | 40 | 50 | 80 |
| Способ присоединения | резьбовой | фланцевый | |||||
| Номинальный размер резьбового соединения | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 B | - | - |
| Минимальный расход, qi (Q1)*, м³/ч | 0,016 | 0,04 | 0,063 | 0,1 | 0,16 | 0,63 | 1,6 |
| Переходный расход, Q2*, м³/ч | 0,0256 | 0,064 | 0,1 | 0,16 | 0,256 | 1,008 | 2,56 |
| Постоянный расход, qp (Q3)*, м³/ч | 1,6 | 4,0 | 6,3 | 10,0 | 16,0 | 63,0 | 160,0 |
| Максимальный расход, qs (Q4)*, м³/ч | 2,0 | 5,0 | 7,875 | 12,5 | 20,0 | 78,5 | 200,0 |
| Встроенный пульт управления с индикатором | есть | ||||||
| Канал для измерения температуры | нет | ||||||
| Количество каналов измерения расхода | 1 | ||||||
| Изменение реверсивного расхода | есть | ||||||
| Токовый выход | нет | ||||||
| Импульсный выход | 1 | ||||||
| Интерфейсы RS-485, RS-232С | нет | ||||||
| Интерфейс M-Bus | есть | ||||||
| Энергонезависимый архив данных | есть | ||||||
| Рабочая температура окружающей среды, °С | +5 до +50°С | ||||||
| Рабочее давление в трубопроводе, Мпа, не более | 1,6 | ||||||
| Степень защиты по ГОСТ 14254-96 | IP54 | ||||||
| Питание | встроенная батарея | ||||||
| Срок службы встроенной батареи | не менее 10 лет | ||||||
| Режим работы | непрерывный | ||||||
| Гарантия, месяцев | 24 | ||||||
| Межповерочный интервал, лет | 4 | ||||||
| Средний срок службы | не менее 15 лет | ||||||
