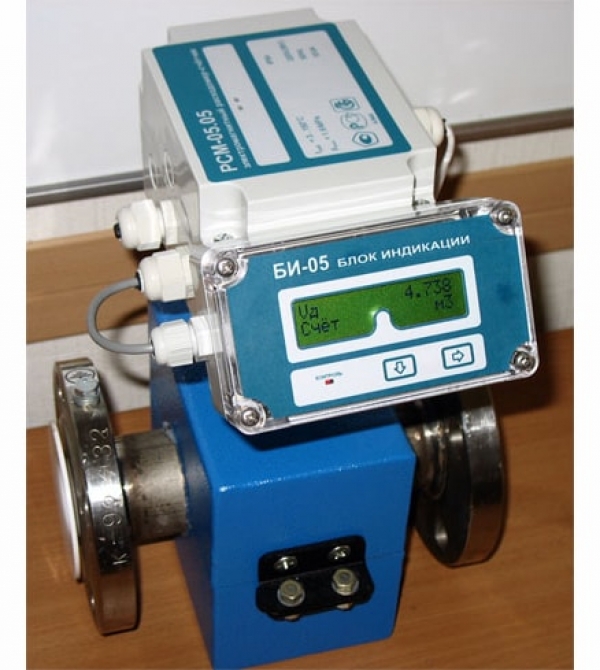

БЛОК ИНДИКАЦИИ БИ-05
БИ-05 предназначен для индикации параметров, измеряемых расходомером-счетчиком РСМ-05.05С непосредственно на месте установки индикатора.
ПРИМЕНЕНИЕ
Технологические процессы в пищевой промышленности, учет воды и других жидкостей.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БИ-05 обеспечивает индикацию:
- объёма жидкости протекшей через расходомер-счетчик РСМ-05.05С в прямом и обратном (реверсивном) направлении: V+ и V- [м3];
- объёма жидкости протекшей через расходомер-счетчик РСМ-05.05С за интервал времени (дозированный объем) Vд [м3];
- мгновенного расхода жидкости: G [м3/ч];
- текущей даты и времени;
- кодов возникающих событий (полный список событий, регистрируемых расходомером, приведен в его эксплуатационной документации):
- нормальная работа;
- отсутствует связь с расходомером;
- расход меньше минимального;
- расход больше максимального;
- неисправность цепи возбуждения;
- неисправность АЦП расходомера.
Описание
Блок индикации выносного исполнения обеспечивает обмен информацией с расходомером в виде электрических кодированных сигналов в стандарте интерфейса RS-485:
- максимальная длина линии связи – 1200 м;
- скорость обмена – 9600 бит/с.
Питание блока индикации выносного исполнения осуществляется постоянным током. Напряжение питания +(9-24) В.
Потребляемая мощность блока индикации не превышает 1,5 ВА.
