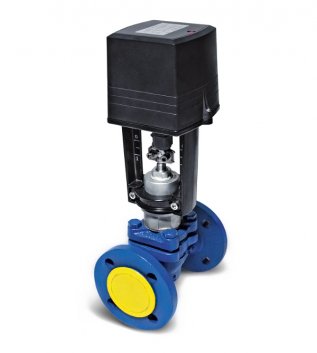

Клапан КР

Оборудование снятое с производства

Предназначен для применения в системах автоматического регулирования отпуска тепловой энергии и обеспечивает управление расходом рабочей среды, протекающей через клапан.

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Описание Характеристики ПО и документация

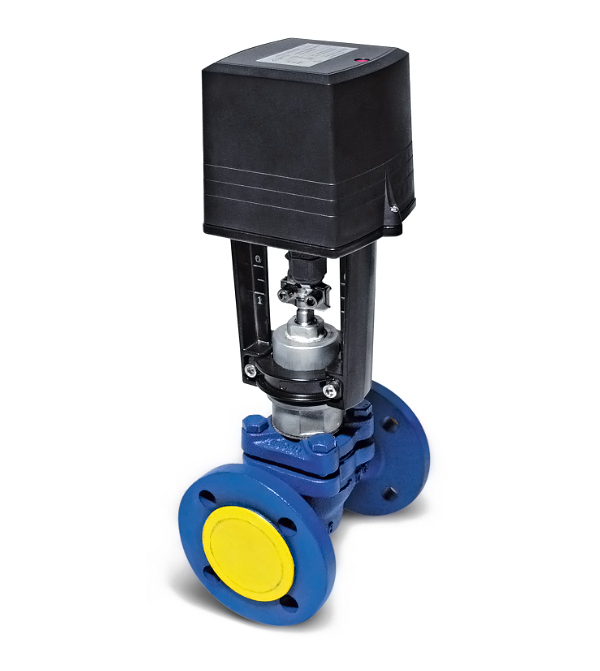

Клапан КР предназначен для применения в системах автоматического регулирования и управления технологическими процессами в качестве запорно-регулирующего исполнительного механизма для потока жидких сред в трубопроводе, нейтральных по отношению к материалам деталей клапана, соприкасающихся со средой.

Клапан КР может применяться для регулирования отпуска тепловой энергии в системах отопления жилых, общественных и производственных зданий, а также системах горячего водоснабжения в составе оборудования котельных, центральных и индивидуальных тепловых пунктов.

В соответствии с ГОСТ 12893 клапан по конструкции относится к проходным, фланцевым, сальниковым, односедельным устройствам с линейной характеристикой.

Клапан не предназначен для установки и эксплуатации во взрывоопасных зонах и для установки на трубопроводах питьевого водоснабжения.

Не допускается установка клапанов на трубопроводах подверженных вибрации, превышающей значения, приведенные в ГОСТ 12997 по группе V1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Условный проход Ду, мм	25	32	50
Условное давление Ру, МПа	1,6
Рабочее давление, МПа	1,0
Пропускная характеристика	Линейная
Условная пропускная способность Кvу, м3/ч	1,6 2,5 4,0 6,3	10 16	10 16 25 40
Ход штока hу, мм	16		19
Линейная скорость движения штока	0,25 мм/с
Относительная протечка закрытого клапана, % от Кvу	Не более 0,01
Монтажная длина корпуса, мм*	160	180	232
Габаритные размеры, мм, не более:*
длина ширина высота	160 128 394	180 140 408	232 186 439
Масса, кг, не более	11	15	20
Степень защиты по ГОСТ 14254-96	IP42 (IP54)
Температура окружающей среды, °C	5-50
Относительная влажность воздуха при температуре +30°C, %	не более 95
Атмосферное давление, кПа	84-106,7
Температура рабочей среды, °C	1-150
Напряжение питания исполнительного механизма от сети переменного тока 50 Гц, В	230±23
Максимальный перепад давления на клапане в процессе эксплуатации, МПа	1.0
Потребляемая мощность, ВА, не более
в рабочем режиме (средняя мощность) при срабатывании силовой защиты (пиковая мощность)	22 30

Документация

КР ПС Паспорт клапан запорно-регулирующий КР.
Версия от 03.03.2016

КР РЭ Руководство по эксплуатации клапана запорно-регулирующего КР ТР-1000.
Версия от 20.12.2016

КР РЭ Руководство по эксплуатации клапана запорно-регулирующего КР ТР-1800.
Версия от 03.03.2016
