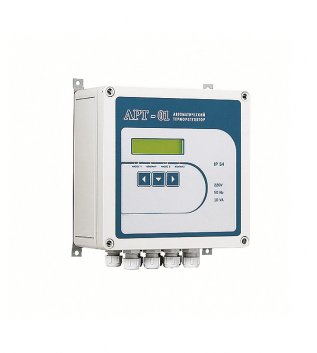

Регулятор АРТ-01

Регулятор потребления тепловой энергии АРТ-01 (далее - регулятор) предназначен для программируемого автоматического управления отпуском тепловой энергии в системах отопления жилых, общественных и производственных зданий, а также системах горячего водоснабжения (ГВС), путем подачи управляющих сигналов на исполнительные механизмы (клапаны и насосы), по следующим типам контуров:

Системы горячего водоснабжения («ГВС»);
Системы отопления («ТЕПЛО»);
Магистрального трубопровода («МАГИСТРАЛЬ»).

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Описание Характеристики ПО и документация

Функциональные возможности:

Регулирование режима отопления (вентиляции) двух независимых объектов с различными настройками по каждому объекту;
Регулирование количества тепла на 2 бойлера с независимыми настройками по каждому из них;
Комплексное регулирование отопления (вентиляции) и горячего водоснабжения для одного объекта;
Пофасадное регулирование с использованием одинаковых настроек для двух контуров.

Отличительные особенности:

Улучшенная по сравнению с аналогами реализация закона ПИД-регулирования;
Упрощенная установка выбранного температурного графика работы системы отопления;
Гибкость в выборе режима регулирования (два алгоритма управления системой отопления и возможность применения почасового графика как для системы отопления, так и для ГВС);
Расширенный набор режимов управления насосами (ручной, по алгоритму, по времени, по температуре любого из четырех термодатчиков контура);
Возможность с помощью ПК дистанционно контролировать работу системы регулирования, просматривать архивные данные, изменять параметры регулирования.

Вывод информации:

На двухстрочный индикатор;
По интерфейсам RS-232, RS-485.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное число подключаемых термодатчиков	8(4)*
Максимальное число подключаемых регулирующих клапанов	2(1)*
Максимальное число подключаемых насосов	2(1)*
Тип интерфейса	RS-232С, RS-485
Скорость обмена	9600 бит/сек
Длина линии связи при передаче по RS-232С	не более 15 метров
Длина линии связи при передаче по RS-485	не более 1200 метров
Диапазон регулирования температур	+10 - +125 °С
Потребляемая мощность не более	10 Вт
Максимальный ток нагрузки	1А
Степень защиты по ГОСТ 14254-96	IP54
Масса не более, кг	1,5
Габаритные размеры не более, мм	182(110)х180х100

*Примечание: характеристики, приведенные в скобках, относятся к одноконтурной модификации.

Документация

АРТ-01 ПС Паспорт регулятора АРТ-01.
Версия от 03.03.2016

АРТ-01 РЭ Руководство по эксплуатации АРТ-01.
Версия от 08.01.2014

АРТ-01 ПО Описание протокола обмена АРТ-01.
Версия от 27.08.2008
