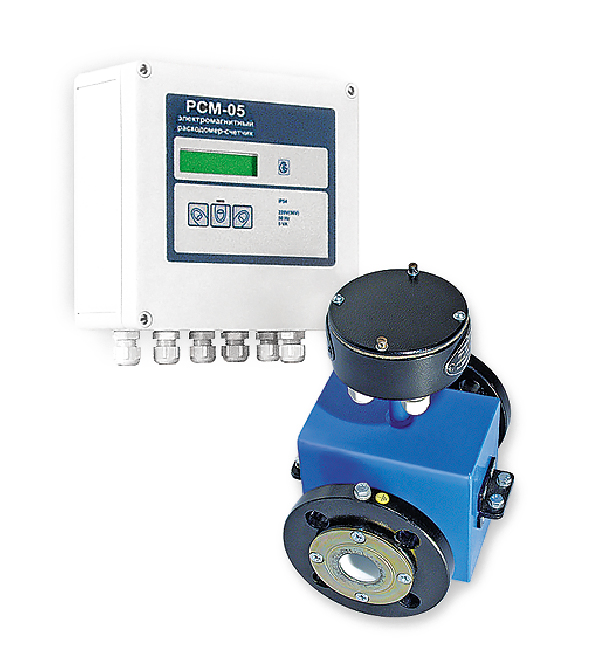

Расходомер электромагнитный РСМ-05.03С

Расходомер предназначен для измерения объемного расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; массового расхода и массы воды; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.

Расходомер может использоваться в составе теплосчетчиков для коммерческого учёта количества теплоты и теплоносителя, потребляемой жилыми и общественными зданиями, промышленными предприятиями.

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Описание Характеристики ПО и документация

Функциональные возможности:

Расходомер РСМ-05.03С осуществляет автоматическое измерение:

Среднего объёмного расхода, [м³/ч];
Среднего массового расхода, [т/ч];
Температуры потока, [°С] ;
Времени наработки с дискретностью 0,1,[ч];
Календарного времени с индикацией часов, минут, секунд, числа, месяца и года;
Суммарного объёма жидкости протекшего за время наработки в прямом и реверсивном направлении, [м³];
Суммарной массы жидкости протекшей за время наработки в прямом и реверсивном направлении, [т].

Отличительные особенности:

Возможность программирования плотности рабочей жидкости для измерения массового расхода и массы жидкостей, отличных от воды;
Возможность измерения реверсивного расхода с выводом сигнала признака реверса;
Наличие индикации значения реверсивного расхода;
Возможность измерения температуры жидкости;
Предусмотрена функция « Доза», предназначенная для дозированной подачи устанавливаемого пользователем объема жидкости (в литрах), дистанционное управление;
Возможность диагностики короткого замыкания и обрыва цепи возбуждения ППР, а также контроля заполнения трубопровода жидкостью;
Возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма;
Возможность изготовления прибора в нержавеющем исполнении для измерения расхода жидких пищевых продуктов;
По заказу архив параметров и событий:
- часовые данные – до 1440 записей (60 дня);
- суточные данные – до 400 записей (13 месяцев);
- месячные данные – до 200 записей (16 лет и 8 месяцев);
- архив событий – до 500 записей.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конструктивное исполнение	раздельное
Условный диаметр прохода DN, мм	15,25,32,40,50,80,100,150
Диапазон измерения расхода (для ДУ от 15 до 150 мм)	0,03-600
Диапазон измерений температуры	3-150
Максимальное число подключаемых насосов	2(1)*
Встроенный пульт управления с индикатором	да
Количество каналов измерения температуры	1
Количество каналов измерения расхода	1
Изменение реверсивного расхода	да
Токовый выход	да (опционно)
Частотный (импульсный) выход	1
Интерфейсы RS-485, RS-232С	по заказу
Энергонезависимый архив данных	по заказу
Рабочая температура окружающей среды, оС	+5 до +50°С
Рабочее давление в трубопроводе, Мпа, не более	1,6
Степень защиты по ГОСТ 14254-96	IP54
Напряжение питания, В	~ 230 (36) +10% -15%
Потребляемая мощность, ВА, не более	10
Максимальная длина линии связи между ППР и ИВБ, м	≤ 100
Режим работы	непрерывный
Гарантия, месяцев	48
Межповерочный интервал, лет	4
Средний срок службы	не менее 10 лет

Документация

РСМ-05.03СМ ПС Паспорт расходомера-счетчика РСМ-05.03СМ.
Версия от 07.06.2023

РСМ-05.03С ТС Описание прокола обмена расходомера-счетчика РСМ-05.03С.
Версия от 03.08.2012
