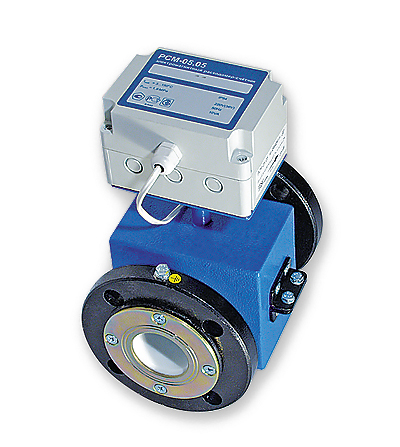

Расходомер РСМ-05-05

Расходомер предназначен для измерения объемного расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Функциональные возможности:

Расходомер может использоваться в составе теплосчетчиков для коммерческого учёта количества теплоты и теплоносителя, потребляемой жилыми и общественными зданиями, промышленными предприятиями.

Расходомер РСМ-05.05С осуществляет автоматическое измерение:

  • среднего объёмного расхода, [м3/ч].

Преобразование:

  • среднего объёмного расхода в частотный сигнал;
  • протекшего объема в импульсный сигнал.

Отличительные особенности:

  • широкий диапазон измерения расхода (от 0,25 % Gmax);
  • возможность измерения реверсивного расхода с выводом сигнала признака реверса (по заказу);
  • высокая точность измерений (не более ±1,0 % в диапазоне 5-100% Gmax);
  • по заказу изготавливается с пределами погрешности измерения расхода ±0,5 %;
  • плата ИВБ изготавливается с применением SMD-технологии поверхностного монтажа;
  • гальванически развязанный интерфейс RS-485 в базовой комплектации;
  • предусмотрена возможность реализации контроля обрыва/короткого замыкания частотно-импульсного выхода;
  • по заказу изготавливается с дополнительными функциональными возможностями:
    • интеграторы объема;
    • архив регистрируемых параметров;
    • архив событий;
    • измерение текущего времени.
  • расходомер полностью адаптирован для применения в составе теплосчетчиков ТЭМ-104, а также теплосчетчиков других типов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конструктивное исполнение раздельное
Конструктивное исполнение совмещенное
Условный диаметр прохода (Ду), мм 15,25,32,40,50,80,150
Диапазон измерения расхода (для ДУ от 15 до 150 мм) 0,06-600
Диапазон измерений температуры 3-150
Максимальное число подключаемых насосов 2(1)*
Встроенный пульт управления с индикатором по заказу
Количество каналов измерения температуры -
Количество каналов измерения расхода 2
Изменение реверсивного расхода да
Токовый выход -
Частотный (импульсный) выход 1
Интерфейсы RS-485, RS-232С да
Энергонезависимый архив данных по заказу
Рабочая температура окружающей среды, оС +5 до +50°С
Рабочее давление в трубопроводе, Мпа, не более 1,6
Степень защиты по ГОСТ 14254-96 IP54
Напряжение питания, В ~ 230 (36) +10% -15%
Потребляемая мощность, ВА, не более 10
Максимальная длина линии связи между ППР и ИВБ, м -
Режим работы непрерывный
Гарантия, месяцев 24
Межповерочный интервал, лет 4
Средний срок службы не менее 10 лет
