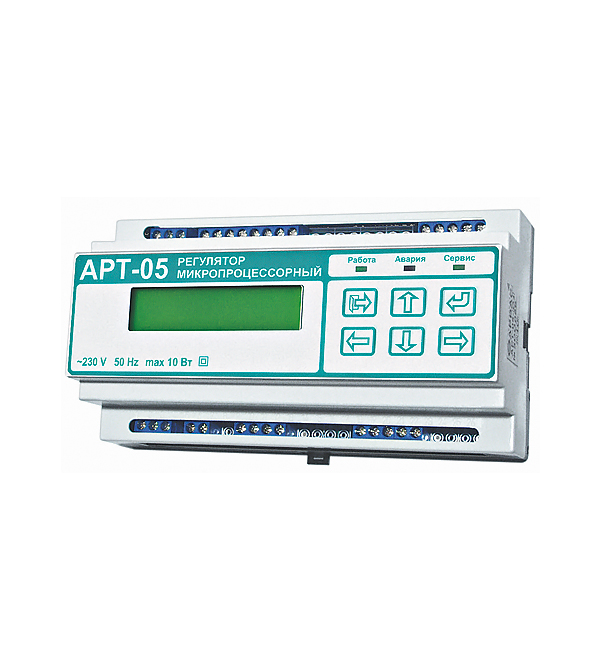

Регулятор АРТ-05

Регулятор предназначен для автоматического поддержания заданной температуры внутри помещений, теплоносителя в системах отопления, горячего водоснабжения и вентиляции, а также температуры или расхода воды (жидкости) в технологических процессах.

Для заказа обращайтесь на почтовый ящик sales@arvas.by

Функциональные возможности:

  • изменения температуры теплоносителя в системе отопления в зависимости от температуры наружного воздуха;
  • поддержания заданной температуры воздуха в помещениях при изменении температуры наружного воздуха (система вентиляции);
  • поддержания постоянной температуры горячей воды независимо от разбора или ее изменения по установленной программе (системы горячего водоснабжения);
  • поддержания постоянного расхода и температуры воды или их изменения по установленной программе (технологические процессы производства).

Отличительные особенности:

  • автоматическая настройка ПИД-коэффициентов при запуске и в процессе эксплуатации (самоадаптация к характеристикам объекта);
  • комбинированное управление системой теплоснабжения с использованием информации от нескольких источников (датчиков температуры или расхода). В системе ГВС регулирование может осуществляться с учетом изменения нагрузки (расхода горячей воды), что повышает устойчивость системы и качество регулирования;
  • постоянный контроль качества регулирования в процессе эксплуатации;
  • регулирование в системах вентиляции;
  • больший набор типовых схем регулирования и их комбинаций;
  • большее количество встроенных функций, обеспечивающих работу системы без использования дополнительных устройств:
  • защита насоса от «сухого хода» (отключение насоса при отсутствии теплоносителя);
  • защита (отключение) системы при аварии насоса;
  • защита от заиливания насоса (периодические включения неработающего (обычно резервного) насоса на небольшой интервал времени);
  • автоматическое (или по графику) переключение основного и резервного насосов для равномерной выработки их ресурсов.
  • защита от несанкционированного доступа к настройкам системы;
  • возможность дистанционного изменения установок и параметров настройки;
  • функция посылки сигнала (звонка или SMS) по заданному номеру при возникновении неисправностей в работе системы (при условии подключения GSM-модема).

Вывод информации:

  • на двухстрочный индикатор;
  • по интерфейсам RS-232, RS-485

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Датчиков измерений температуры теплоносителя или окружающего воздуха до 8 Pt500 (или DS1820)
Входов для подключения импульсных (частотных) сигналов 2
Дискретных входов для подключения датчиков сухого хода, перепада давлений, сигнализации 5
Каналов управления насосами 4
Регулирующих клапанов (двух и трехходовые) 2
Диапазон измеряемых температур, °С от -50 до +160
Диапазон регулируемых температур, °С от -50 до +160
Дискретность измерений температуры, °С 0,1
Минимальное время воздействия на клапан, с от 0,1 до 10
Количество и тип устройств для подключения:
Термопреобразователи цифровые (ТЦ-1) или термопреобразователи сопротивления (Pt500) для измерения температуры теплоносителя или окружающего воздуха до 8 шт.
Преобразователи расхода с импульсным (частотным) выходным сигналом до 2 шт.
Датчики для контроля давления (датчик «сухого хода») и перепада давлений в трубопроводе (нормально-разомкнутые) до 5 шт.
Регулирующие клапаны (двух-, трехходовые) до 2 шт.
Насосы до 4 шт.
Глубина архива
архива температур (при одноконтурном исполнении регулятора) 7168 записей (более 298 суток при почасовой регистрации);
архива температур (при двухконтурном исполнении регулятора) 3584 записи (более 149 суток при почасовой регистрации);
архива событий 1024 записи.
Длина линии связи от регулятора
до цифровых датчиков температуры 50 м
до термопреобразователей сопротивлений: 20 м – без наладки на объекте
130 м – с наладкой на объекте
Напряжение / питание от 195 до 253 В
Масса регулятора, кг не более 1,5
Габаритные размеры регулятора, мм 157х60х86
